Az alábbiakban a Hikvision testhőmérsékletre optimalizált hőkamerák működését és tesztjét mutatjuk be. További információ a lazdetektalas.hu weboldalon.
Hőkamera technológia ismertetése
Minden, a környezetben előforduló tárgy, melynek hőmérséklete az abszolút nulla foknál magasabb, érzékelhető mennyiségű IR tartományú elektromágneses sugárzást bocsát ki magából. A hőkamerák ezt az IR sugárzást alakítják át az emberi szem számára értelmezhető információvá.
A Hikvision emberi testhőmérséklet mérésre specializált eszköze akár 0,3 °C fokos pontossággal képesek meghatározni egy személy testhőmérsékletét ún. feketetest együttes alkalmazásával. Amennyiben ilyen segédeszköz nem része a mérő rendszernek, úgy 0,5 °C pontosságot lehet elérni.

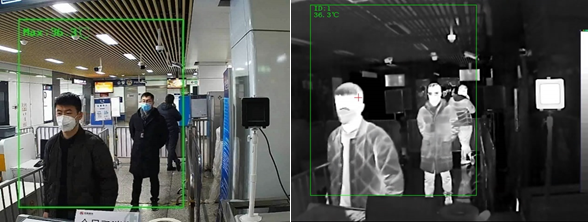

Hőmérsékletmérés feketetest alkalmazásával
Az ilyen eszközök alkalmazása nagyban megkönnyíti az ellenőrzést és lázas emberek kiszűrését, mivel egyetlen másodperc alatt képes eredményt adni, emellett akár több, 10-15 ember egyidejű adatait is képes megjeleníteni. Továbbá nem igényel semmilyen kontaktot, nagy távolságból biztonságosan elvégezhető az előzetes szűrés.
A teshőmérséklet mérő hőkamerák pontosabb kalibráláson esnek át, mint a hagyományos hőkamerák, mérési tartományuk 30-45 °C fok közé esik, ez biztosítja, hogy a hagyományos hőmérsékletmérő kamerákhoz képest (±2 °C mérési hiba) pontosabbak.
Bispektrális eszközökről beszélünk, melyek a hagyományos hőkamera mellett egy látható fényű 4MP-es kamerát is tartalmaznak. (Kivéve a DS-2TP31-3AUF verziót)

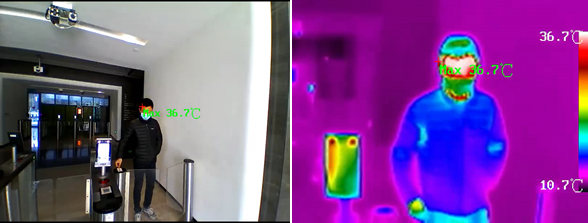

A látható fényű kamera rendelkezik arcészlelés analitikával, mely azt teszi lehetővé, hogy csak annak az objektumnak (arc) a hőmérsékletét mérje és vegye figyelembe a kamera riasztás esetén, amit valóban mérni kell. Ezzel kiszűrhetők egyéb meleg hőforrások, pl. forró kávé, tea okozta téves riasztások.
Maszk, illetve szemüveg viselése nem zavarja meg az analitikát.
Az eszközök természetesen nem rendelkeznek olyan pontossággal, mint egy kézi hőmérő, így csak előszűrésre alkalmazható, a gyanús eseteket minden esetben egy kalibrált orvosi műszer alkalmazásával kell ellenőrizni.
Eszközök bemutatása
A jelenlegi termékpalettán különböző kialakítású, fókusztávolságú és felbontású eszközök érhetők el. Cső- és dómkialakítás fix telepítéshez, illetve kézi mérőműszerek ideiglenes telepítéshez.
DS-2TD1217B-(3/6)/PA és DS-2TD2617B-(3/6)/PA
Cső- és dómkialakítású, kis felbontású bispektrális hőkamera
Hőkamera felbontás: 160x120
NETD<40 mK
Audio és fényjelzés
Látószög: 3 mm: 50° × 37.2° ; 6 mm: 25.0° × 18.7°
Mérési hatótávolság:1-1,5 m ; 1,5-3 m
Pontosság: 0,5 °C ; Feketetesttel 0,3 °C
Látható fényű felbontás: 2688 × 1520
Látószög: 4 mm: 84° × 44.8° ; 8 mm: 39.42° × 22.14°
DS-2TD2636B-15/P ÉS DS-2TD2637B-10/P
Csőkialakítású, közepes felbontású bispektrális hőkamera
Hőkamera felbontás: 384 x 288
NETD<35 mK
Látószög: 15 mm: 24.2°× 18.4° ; 10 mm: 37.5° × 28.5
Mérési hatótávolság: 4,5-9 m ; 3-7 m
Pontosság: 0,5 °C ; Feketetesttel 0,3 °C
Látható fényű felbontás: 2688 × 1520
Látószög: 6 mm: 51.7° × 28° ; 4 mm: 84° × 44.8°
DS-2TP21B-6AVF/W
Kézi kialakítású, kis felbontású bispektrális hőkamera
Hőkamera felbontás: 160x120
NETD<40 mK
Látószög: 6 mm: 25° × 18.7°
Pontosság: 0,5 °C; Feketetesttel 0,3 °C
Mérési hatótávolság: 1,5-3 m
Látható fényű felbontás: pillanatkép: 8MP; video: 640 × 480
WiFi-n hálózatra illeszthető
Beépített tárhely: 16 GB
Hangriasztás
Állványra szerelhető
DS-2TP31-3AUF
Csak hőkamera modult tartalmaz, így gyors átengedés valósítható meg segítségével, de nem kapcsolható rendszerbe, csak a kijelzőn olvasható le a testhőmérséklet.
Kis méretű, kézi kialakítású, kis felbontású hőkamera
Hőkamera felbontás: 160x120
NETD<40 mK
Látószög: 3 mm: 37.2° × 50°
Pontosság: 0,5°C
Mérési hatótávolság: 1-1,5 m
8 GB-os SD kártya alaptartozék
8 órás üzemidő
Telepítési és alkalmazási tudnivalók
A hőkamerák megfelelő működéséhez és pontos méréséhez az alábbi szempontokat kell betartani:
Csak beltéren alkalmazható
Viszonylag statikus hőmérsékleti viszonyok mellett alkalmazhatók
Gyors levegőcsere (pl. huzat) befolyásolhatja a mért adatokat
Tükröződő felületek okozhatnak problémát, így azok kerülendők
Ha a mérési területbe belelógnak erős hősugárzással rendelkező tárgyak (pl. radiátor, izzó), téves méréseket okozhat
Az arc megfelelő észleléséhez kellő megvilágítást kell biztosítani.
A kamera fókusztávolságának megfelelő távolságból kell a méréseket elvégezni
A kamerákat 1,7-2,5 m közötti magasságban kell elhelyezni.
Egy folyosót biztosítva kell az embereket a mérési pontig vezetni, hogy ne takarják ki esetleg egymást
További információ: www.lazdetektalas.hu
